什么是热处理
什么是热处理

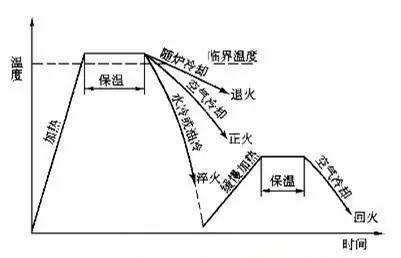

将金属加热到一定温度，并保持一段时问，然后按适宜的冷却速度冷却到室温，这个过程称为热处理。

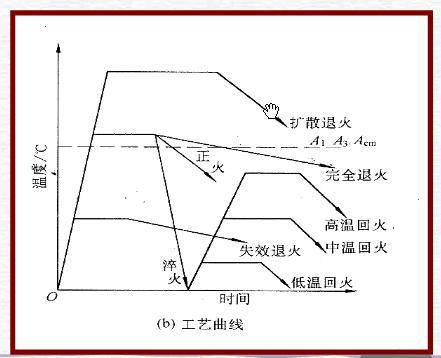

常用的热处理工艺方法主要有淬火、回火、正大和退火等。
1、什么是淬火
将钢加到A1(对过共析钢)或A3线(对亚共析钢)上30~70℃，在此温度下保持一段时间，使钢的组织转变成奥氏体、然后放人水中(或油中、盐溶液中)快速冷却，使奥氏体来不及分解，合金元来不及扩散而形成马氏体组织，称为淬火。
淬火后可以提高钢的硬度、抗拉强度及耐磨性。
在焊接中碳钢和某些合金钢时，热影响区中可能发生淬火现象而变硬，易形成冷裂纹，这是在焊接作业过程中要注意预防的。
2.什么是回火
将钢加到A1线以下的某一温度，保温一段时间，然后冷却到室温，使马氏体组织转変为其他组织的热处理工艺称为回火。淬火后进行回火，可以在保持一定强度的基础上恢复钢的韧性。
按回火温度的不同可分为高温回火（500~650℃)、中温回火(300~500℃)、低温回火(150-300℃)。高温回火后得到回火索氏体组织，可消除内应力，降低钢的强度和硬度，提高钢的塑性和韧性；中温回火后得到回火屈氏体组织，提高了钢的弹性极限和屈服强度，同时也有较好的韧性；低温回火后得到回火马氏体组织，硬度稍有降低，切性有所提高。
淬火加高温回火的复合热处理工艺称为调质处理。调质能得到韧性和强度最好的配合，获得良好的综合力学性能。
3.什么正火
将钢加热到A3或Acm线以上50~70℃，保温一段时间后，在空气中冷却的热处理工艺，称为正火。许多碳素钢和低合金结构钢经正火后，各项力学性能均较好，可以细化晶粒，常用来作为最终热处理。对于焊接结构，经正火后，能改善焊接接头性能，可消除晶体组织及促使组织均匀等。
4.什么是退火
将钢加热到A3以上或A1线左右一定范围的温度，保温一段时间后，随炉缓慢而均匀地冷却的热处理工艺，称为退火。
退火可降低硬度，使材料便于切削加工、能消除内应力等。
焊接结构中一般会产生焊接残余应力、容易导致产生延迟裂纹，因此重要的焊接结构在焊后应该进行除应力退火。消除应力退火属于低温退火，加热温度在A1以下线、一般采用600-650℃，保温一段时间、然后随炉慢慢冷却、亦称为焊后热处理。
